Что включает испытание арматуры на вырыв?
Испытание арматуры на вырыв представляет собой комплекс инструментальных и натурных измерений, направленных на определение фактической несущей способности крепления, установленного в бетонное основание или другую строительную конструкцию. Проверка применяется для арматурных выпусков, закладных деталей, монтажных петель, анкеров, шпилек и иных элементов, работающих преимущественно на растяжение. В процессе обследования специалисты изучают проектные решения, техническое задание, тип и диаметр арматуры, глубину заделки, класс бетона, состояние основания и предполагаемую схему нагружения.

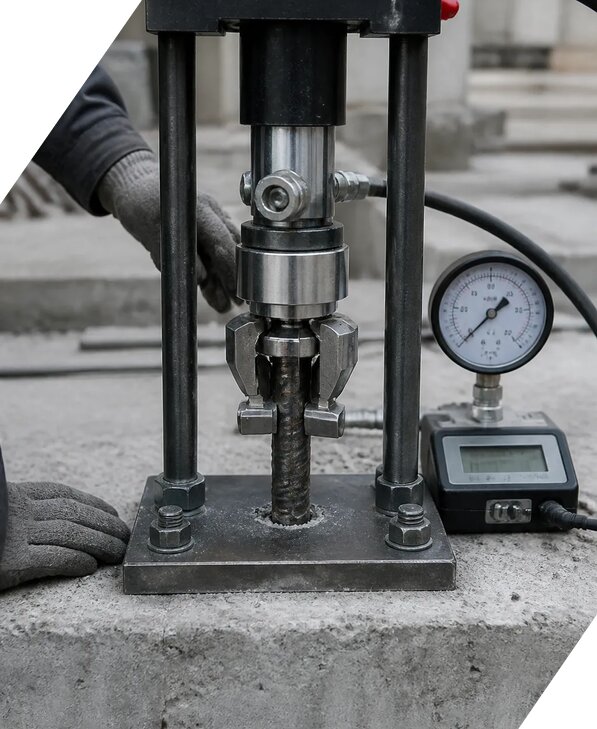

Перед началом работ определяется зона установки нагружающего устройства и проверяется возможность безопасного приложения усилия. Затем к испытываемому элементу подключаются гидравлический домкрат, динамометр и комплект измерительных приборов. Нагрузка передается ступенчато, с выдержкой на каждой стадии, что позволяет зафиксировать результаты измерений и оценить деформацию крепежа. В зависимости от цели контроля определяется предельное усилие, при котором происходит вырыв арматуры, проскальзывание, разрушение основания, нарушение сцепления или иной вид отказа.
В рамках услуги выполняются следующие операции:
1. Визуальный осмотр бетонного основания и зоны расположения крепления.
2. Проверка соответствия фактической конструкции проектным данным.
3. Подбор испытательного оборудования с учетом требуемого диапазона нагрузки.
4. Монтаж нагружающего устройства без повреждения проверяемого элемента.
5. Проведение испытания на растяжение с фиксацией усилия и перемещений.
6. При необходимости выполнение испытания на сдвиг или комбинированного нагружения.
7. Оформление протокола результатов и технического заключения.
Работы выполняются с учетом нормативной документации, требований технического задания и принятой методики проведения. Такой подход позволяет получить объективные данные для контроля качества монтажа, приемки выполненных работ, подтверждения безопасности конструкции и определения возможности дальнейшей эксплуатации крепления в Шатуре.
В каких случаях требуется проверка несущей способности арматурного крепления?
Испытание крепежа на вырыв необходимо в тех случаях, когда расчетных данных недостаточно для подтверждения надежности соединения либо требуется получить фактические показатели уже смонтированной конструкции. На практике услуга востребована при строительстве и реконструкции зданий, установке технологического оборудования, монтаже ограждений, лестниц, фасадных элементов, навесов, металлоконструкций и инженерных систем. Проверка особенно важна, если арматура или закладная деталь воспринимает значительные растягивающие нагрузки и ее отказ может привести к повреждению имущества или угрозе безопасности людей.
Обследование рекомендуется проводить при следующих обстоятельствах:
1. Арматурный выпуск, монтажная петля или закладная деталь установлены по месту без полного комплекта исполнительной документации.
2. Фактический диаметр, глубина заделки или марка стали отличаются от проектных значений.
3. Крепление смонтировано в существующем бетонном основании, состояние которого вызывает сомнения.
4. На поверхности бетона имеются трещины, сколы, следы увлажнения, коррозии или локального разрушения.
5. Необходимо принять работы подрядчика и подтвердить соответствие требованиям проекта.
6. Выполняется техническое обследование перед реконструкцией, усилением или изменением эксплуатационной нагрузки.
7. Возникли признаки ослабления соединения, смещения элемента, деформации крепежа или частичного срыва анкера.
8. Требуется лабораторный контроль качества при серийном монтаже однотипных креплений.
По результатам проверки можно установить фактическую несущую способность, определить характер разрушения и сравнить полученные значения с расчетной нагрузкой. Для оценки надежности учитывается коэффициент запаса, который показывает, насколько предельное усилие превышает рабочее воздействие. Если нагрузка прикладывается не строго по оси, дополнительно рассматривается испытание на сдвиг или комбинированное воздействие. Инструментальные измерения позволяют не ограничиваться визуальной оценкой и получить доказательную базу для технического заключения. Испытания проводятся на объектах в Московской области с учетом условий конкретной конструкции, доступности рабочей зоны и требований действующей нормативной документации.
Как проходит испытание арматуры на вырыв и какое оборудование применяется?
Методика проведения испытания зависит от типа крепления, его геометрии, состояния бетонного основания и предполагаемого характера нагрузки. До начала работ специалист анализирует техническое задание и определяет, какое усилие необходимо приложить, где разместить опорную раму и каким образом исключить влияние соседних элементов. Важно обеспечить соосность нагрузки, поскольку перекос нагружающего устройства может привести к дополнительному изгибающему моменту и исказить результаты измерений.

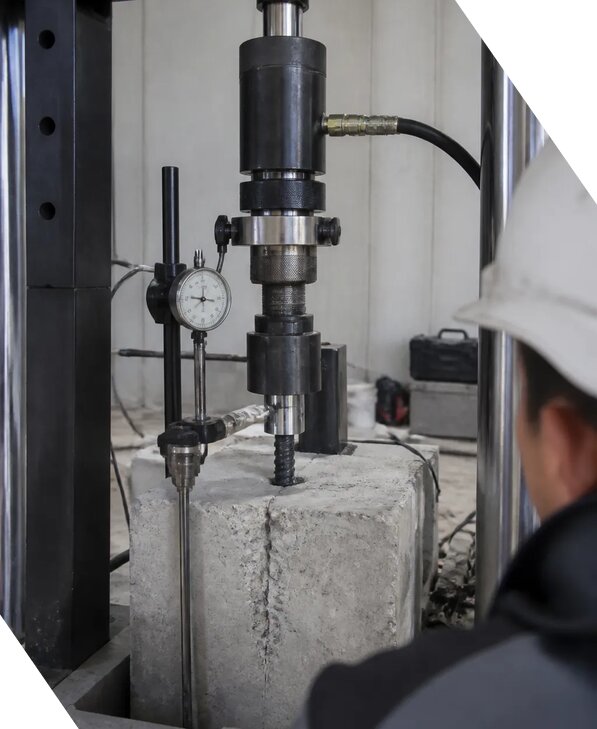

Для проведения работ используется комплект измерительного и испытательного оборудования, в который обычно входят гидравлический домкрат, динамометр, опорная рама, тяговые захваты, индикаторы перемещений и средства контроля геометрии. Перед применением приборы проверяются, а их диапазон выбирается с учетом ожидаемого предельного усилия. Погрешность измерений должна находиться в допустимых пределах, чтобы полученные данные можно было использовать при приемке и техническом обследовании.
Общий порядок выглядит следующим образом:
1. Выполняется осмотр арматуры, закладной детали или монтажной петли, очищается рабочая зона.
2. Уточняются диаметр элемента, глубина заделки, состояние бетона и наличие видимых дефектов.
3. Устанавливается опорная рама и проверяется устойчивость ее контакта с основанием.
4. Крепится тяговый механизм, после чего выверяется направление приложения нагрузки.
5. Нагрузка увеличивается ступенчато с фиксацией показаний динамометра и перемещений.
6. На каждой ступени выполняется выдержка, позволяющая оценить стабильность деформаций.
7. Испытание завершается при достижении заданной контрольной нагрузки либо при наступлении предельного состояния.
В ходе работ фиксируются упругие и остаточные перемещения, раскрытие трещин, звуки разрушения, смещение элемента и другие признаки потери сцепления. При срыве анкера или разрушении основания испытание прекращается для предотвращения дальнейшего повреждения конструкции. Если крепление выдерживает контрольную нагрузку без недопустимых деформаций, это отражается в протоколе результатов. В зависимости от задачи выполняется выборочный контроль или серия испытаний на нескольких однотипных элементах. Такой формат позволяет оценить не только отдельное крепление, но и качество всего монтажного решения, включая равномерность установки и соответствие проектной схеме.
Какие факторы влияют на результат испытания арматуры на вырыв?
Достоверность результатов зависит не только от показаний динамометра, но и от совокупности факторов, связанных с материалами, монтажом, состоянием конструкции и организацией работ. В первую очередь оцениваются характеристики бетонного основания: прочность, возраст, влажность, наличие трещин, пустот, защитного слоя и локальных разрушений. Слабый или неоднородный бетон может разрушиться раньше, чем произойдет вырыв арматуры, поэтому в протоколе необходимо указывать фактический характер отказа. Разрушение основания и срыв анкера имеют разные причины и требуют разной интерпретации.
Существенное значение имеют параметры самого крепления. На результат влияют диаметр и класс стали, длина заделки, качество очистки отверстия, наличие сварных соединений, коррозия, положение относительно края конструкции и расстояние до соседних элементов. Если арматура установлена близко к краю бетонного основания, возможно преждевременное выкалывание защитного слоя. При недостаточной глубине заделки снижается сопротивление вырыву, а при отклонении от проектной оси возникает дополнительная нагрузка на бетон и металл.
Также учитываются следующие обстоятельства:
1. Правильность выбора точки приложения усилия и соответствие фактической схемы нагружения проектной.
2. Соосность домкрата и испытываемого элемента.
3. Состояние опорной поверхности и устойчивость рамы.
4. Скорость увеличения нагрузки и продолжительность выдержки.
5. Температура, влажность и другие условия выполнения натурных измерений.
6. Точность измерительного оборудования и своевременность его поверки.
7. Наличие динамических воздействий, вибрации или случайных смещений во время проверки.
8. Однородность партии бетона и качество монтажа однотипных креплений.
Для снижения влияния случайных факторов специалисты используют утвержденную методику проведения, контролируют положение приборов и записывают все наблюдения по каждой ступени нагрузки. При необходимости назначается несколько испытаний, чтобы определить средние и минимальные показатели. Оценка проводится не по одному максимальному числу, а по совокупности данных: предельное усилие, перемещение, вид разрушения, стабильность нагрузки и соответствие требованиям проекта. В результате заказчик получает объективное понимание того, выдержит ли крепление расчетное воздействие с учетом коэффициента запаса. При обнаружении дефектов техническое заключение может содержать рекомендации по усилению, замене элемента, ограничению нагрузки или проведению дополнительных проверок.
Какие документы оформляются после испытания арматуры на вырыв?
Завершающим результатом работ является комплект документов, подтверждающий фактическое состояние и способность проверенного крепления воспринимать заданную нагрузку. Основным документом считается протокол результатов, в котором указываются сведения об объекте, месте проведения, характеристиках основания, типе арматуры или закладной детали, параметрах оборудования и последовательности нагружения. Также в документе отражаются результаты измерений по каждой ступени, величина контрольного и предельного усилия, зарегистрированные перемещения, наличие остаточной деформации и вид разрушения, если он произошел.
В зависимости от требований заказчика и назначения проверки в состав документации могут входить:
1. Программа или методика проведения испытания.
2. Сведения о техническом задании и исходных проектных данных.
3. Описание бетонного основания и условий выполнения работ.
4. Таблица показаний динамометра, индикаторов и другого оборудования.
5. Фотографии крепления, рабочей зоны, установленной рамы и выявленных дефектов.
6. Схема расположения испытанных элементов с указанием точек контроля.
7. Данные о примененных приборах и их метрологических характеристиках.
8. Расчетная оценка несущей способности и коэффициента запаса.
9. Заключение о соответствии требованиям проекта и нормативной документации.
10. Рекомендации по дальнейшей эксплуатации, усилению или повторному контролю.
Техническое заключение составляется с учетом фактического характера работы крепления. Например, отсутствие вырыва при заданной нагрузке не всегда означает неограниченную прочность, поэтому в выводах указывается именно подтвержденная величина и условия, при которых она получена. Если выявлены недопустимые перемещения, трещины, ослабление соединения или разрушение основания, это отражается отдельно с пояснением возможных причин и последствий.
Документы могут использоваться для строительного контроля, приемки скрытых работ, подтверждения качества монтажа, подготовки исполнительной документации, проведения технического обследования и принятия решений о ремонте. Испытания выполняет ЭкспертизаРоссия, режим работы Пн-Пт 09-18 Сб-Вс вых.. Для предварительной оценки состава работ можно передать исходные данные Валерию Антоновичу. В сентябре стоимость рассчитывается с учетом количества точек, доступности конструкции, требуемого усилия и сложности оформления, ориентировочно от 2561 руб за одну точку. При заказе услуги под ключ скидка от 15 процентов. Компания работает с 2013 года, с 2013 года по 2026 выполнено более 2569 заказов. Телефон для связи: +7 931 105-63-33
